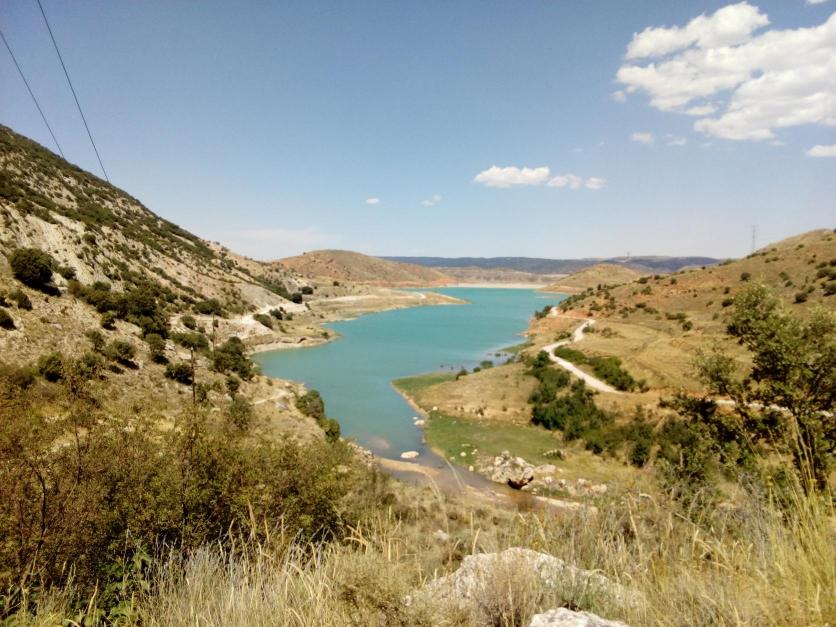

La presa proyectada tiene 53 metros de altura sobre cimientos y 44 metros sobre el cauce, su tipología es de materiales sueltos con núcleo impermeable y espaldones de escollera con taludes 1,6H: 1V tanto
aguas arriba como aguas abajo. El volumen de
embalse es de 5,8 Hm3 con una superficie de 46,5 Ha.
La presa dispone de una galeria perimetral bajo la base del núcleo impermeable, que recorre la sección de la presa desde la ladera izquierda por la base del núcleo hasta la ladera derecha.
El aliviadero, situado en la margen izquierda, consta de un vertedero lateral de labio fijo seguido de un
canal de descarga con dos tramos de distinta pendiente, que termina en un cuenco amortiguador, y finalmente en un encauzamiento para la restitución al
río.
En relación al desagüe de fondo y toma, se han previsto dos tuberías de 700 mm que discurren bajo la presa dentro de la galería de hormigón, destinada inicialmente al desvío del río. La toma consta de un conducto principal de 500 mm, que también discurre por la galería del desagüe.
