V. G. 66181 -
Pinar-
Vértices Geodésicos en Google Earth
Los Vértices Geodésicos (VG) se localizan en sitios altos para poder ver otros puntos, constituyendo la red de VG, la mejor base de datos de
España con coordenadas geográficas definidas de puntos dominantes en altitud en su respectivo ámbito geográfico (entre los que se incluyen las cimas de
montaña).
Una vez abierto el archivo del VG en Google Earth, pulsando sobre el mismo se obtiene la siguiente
información de cada VG: COORDENADAS: geográficas y UTM en Datum ED50 y WGS84. / ALTITUD: sobre nivel del
mar. ACCESO: ruta acceso al VG.
La presente Página tiene dos apartados:
Apartado 1º
Enlace a cada VG en Google Earth.
Ejemplo: (Mulhacen II).
Apartado 2º
Los enlaces de este apartado abren simultáneamente en Google Earth todos los VG de cada provincia, ofreciendo una visión geográfica de su distribución en el ámbito provincial. (Ejemplo: VGs de
Navarra).
COMUNIDAD AUTÓNOMA DE
CASTILLA LA MANCHA
Hoja MTN50
661
Provincia
Cuenca:
Municipio
Alconchel de la Estrella
Vértice Geodésico
Enlace VG en Gogle Earth
Pinar
nº
VG
66181
Coordenadas GPS
N39 41 46.89 W2 34 1.03
Altura
(m)
939
Vértice geodésico
De Wikipedia, la enciclopedia libre
Saltar a: navegación, búsqueda

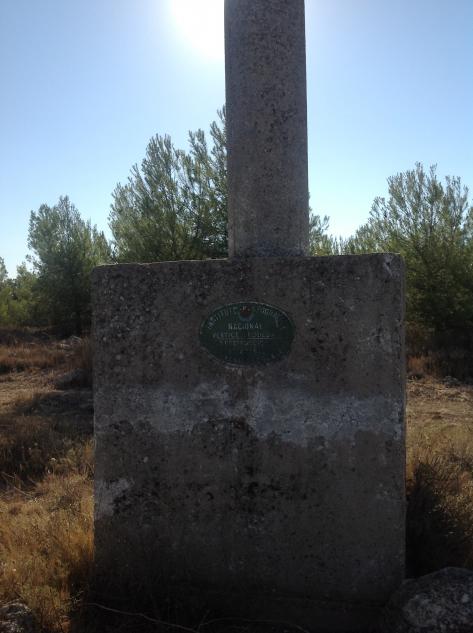

Señal de un vértice geodésico.
Un vértice o punto geodésico es un punto señalizado que indica una posición geográfica exacta conformando una red de triangulación con otros vértices geodésicos.
La posición exacta de los vértices sirve para ayudar a elaborar
mapas topográficos a escala, tanto nacionales como regionales.
En España hay unos 11000 vértices que suelen estar formados por un pilar de 120 centímetros de altura y 30 de diámetro sustentado en una base cúbica de hormigón, todo ello pintado de blanco. Normalmente están en sitios altos y despejados desde los que se pueden divisar otros puntos similares, es por ello que suelen estar en parajes que posen buenas vistas panorámicas. Desde 1975 están protegidos por la Ley sobre
Señales Geodésicas y Geofísicas.
La red española de vértices geodésicos se dividía en tres categorías: de primer, segundo y tercer orden. La de primer orden estaba formada por triángulos de lados entre 30 y 70 kilómetros. En la de segundo orden, apoyada en la de primer orden, los lados de los triángulos variaban entre los 10 y los 25 kilómetros. La red de tercer orden tenía lados de 5 a 10 kilómetros. Todos los vértices de las redes más grandes son a su vez vértices de las más pequeñas.
Desde mediados de los años setenta del siglo XX las redes geodésicas españolas cambiaron su estructura para pasar a estar formada esta vez por dos categorías. La Red de Primer Orden formada por vértices de la antigua red de primer orden con un total de unos 680 vértices y la Red de Orden Inferior (ROI) formada por las antiguas redes de segundo y tercer orden, los vértices de la red de primer orden formaban parte a su vez de la ROI.
Posteriormente y gracias a la aparición de la observación geodésica por técnicas espaciales, en concreto el GPS. Se materializo una nueva red apoyada en la 1200 vértices de la ROI y uniformemente distribuida por toda España, esta red pasó a llamarse Red Geodésica Nacional por Técnicas Espaciales (REGENTE).
En la actualidad el Instituto Geográfico Nacional ha desplegado una nueva red de observación continua tanto GPS como GLONASS o Galileo, es la llamada Red de
Estaciones de Referencia GNSS (ERGNSS) cuyos datos son disponibles de forma gratuita tanto en tiempo real como post-proceso. Algunas de estas estaciones pertenecen a su vez a redes internacionales como la red de estaciones permanentes de EUREF (EPN) o la red del Servicio Internacional GNSS (IGS).
